파나소닉 신동아 벽부형센서 교체 설치

어두컴컴한 현관에 들어설 때, 짐 때문에 손이 자유롭지 못할 때 스위치를 찾아 헤매는 경험, 다들 있으실 겁니다. 이때 인체감지 센서가 있다면 어떨까요? 센서가 사람의 움직임을 감지하는 순간, 조명이 마법처럼 켜집니다. 이것이 바로 벽부형 인체감지 센서 스위치의 역할입니다.

① 센서 스위치란 무엇이며 작동 원리는?

센서 스위치는 사람의 움직임이나 열을 감지하여 연결된 조명이나 기기를 자동으로 켜거나 끄는 장치입니다. 벽에 부착하는 형태를 벽부형 센서라고 부르죠. 주로 적외선(PIR, Passive Infrared) 방식을 사용하여 사람의 체온에서 나오는 적외선 변화를 감지해 작동합니다. 마치 작은 눈이 달린 것처럼 주변을 살피는 똑똑한 스위치라고 생각하시면 쉽습니다.

② 일반 스위치 대신 센서 스위치를 사용하는 이유 (에너지 절약, 생활 편의성)

일반 스위치는 사람이 직접 켜고 꺼야 하지만, 센서 스위치는 자동으로 작동합니다. 이 자동화 기능은 두 가지 큰 이점을 가져다줍니다.

에너지 절약: 사람이 없을 때는 조명이 자동으로 꺼지므로 불필요한 전력 낭비를 막을 수 있습니다. 특히 자주 드나들지만 머무는 시간은 짧은 공간에 설치하면 에너지 절약 효과가 뛰어납니다.
생활 편의성: 양손 가득 짐을 들고 있거나, 어린 아이와 함께 이동할 때, 어르신이나 거동이 불편한 분들이 스위치를 조작하는 번거로움 없이 안전하게 이동할 수 있도록 돕습니다. 어두운 공간에서 스위치를 찾을 필요가 없어 편리함이 극대화됩니다.

③ 현관, 복도, 창고 등 주요 설치 장소

벽부형 센서 스위치는 주로 사람의 이동이 잦고, 조명을 켜두는 시간이 짧거나 켜고 끄는 것을 자주 잊기 쉬운 공간에 설치됩니다. 대표적인 장소는 다음과 같습니다.

현관: 집에 들어오거나 나갈 때 자동으로 조명이 켜져 편리하고 안전합니다.
복도/계단: 이동 중에만 조명이 켜지므로 에너지 절약에 효과적입니다.
창고/다용도실: 물건을 찾거나 정리할 때만 조명이 필요하므로 유용합니다.
화장실 (입구): 사용 후 조명을 끄는 것을 잊기 쉬운 공간에 적합합니다.

센서 교체/설치 전 필수 확인! 2선식 vs 4선식 차이점 완벽 이해

벽부형 센서 스위치를 직접 교체하거나 설치하기 전에 가장 중요하게 확인해야 할 것이 있습니다. 바로 기존 배선이 '2선식'인지 '4선식'인지 파악하는 것입니다. 이 두 방식은 배선 구조가 완전히 다르기 때문에, 우리 집에 맞는 센서를 선택하고 올바르게 연결하는 데 필수적인 정보입니다.

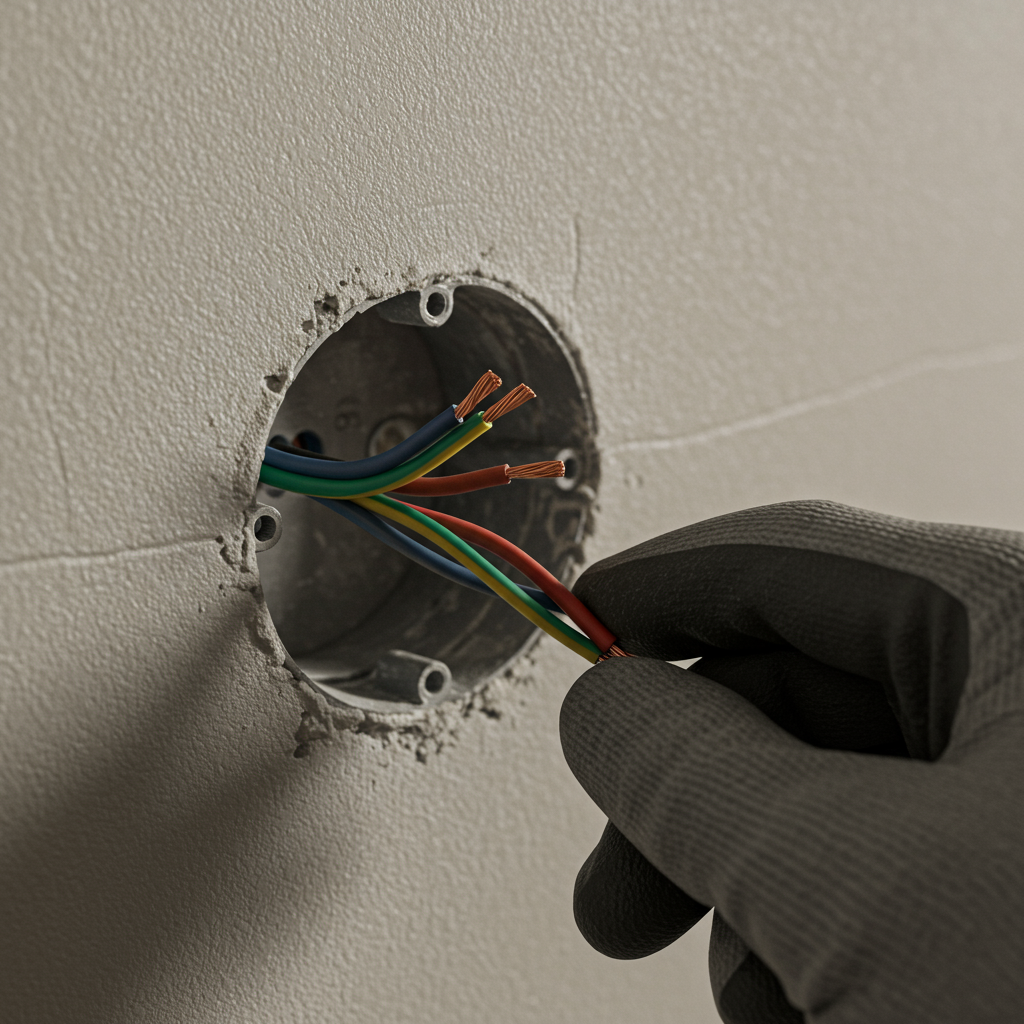

① 우리 집 센서는 몇 선식일까? 기존 배선 확인 방법

가장 확실한 방법은 현재 설치된 스위치나 센서를 분리하여 배선 상태를 직접 확인하는 것입니다. 작업 전 반드시 해당 구역의 전원을 차단해야 합니다! 안전하게 커버를 분리하고 스위치를 벽에서 떼어내면, 스위치 뒷면에 연결된 전선 가닥 수를 셀 수 있습니다.

전선이 2가닥만 연결되어 있다면: 2선식 배선일 가능성이 매우 높습니다.
전선이 3가닥 이상 (보통 3~4가닥) 연결되어 있다면: 4선식 배선일 가능성이 높습니다.

일반적인 조명 스위치는 대부분 2선식으로 배선되어 있습니다. 기존에 센서등이 설치되어 있었다면 4선식일 확률도 있습니다. 전선의 색깔이나 터미널에 표시된 기호(L, N, Load 등)를 함께 확인하면 더 정확하게 파악할 수 있습니다.

② 2선식 센서의 특징과 장단점 (기존 스위치 교체 용이)

2선식 센서는 기존 일반 스위치가 설치된 자리에 별도의 추가 배선 작업 없이 바로 교체할 수 있도록 설계되었습니다. 스위치 박스에 들어오는 전원선(L)과 조명으로 가는 선(Load), 이 두 가닥만 사용합니다.

장점:
- 기존 스위치 자리에 그대로 교체 가능하여 설치가 매우 간편합니다.
- 별도의 중성선(N선) 작업이 필요 없어 셀프 설치 난이도가 낮습니다.
단점:
- 센서 자체의 작동 전원을 조명으로 가는 선을 통해 미세하게 흘려보내는 방식이라, 일부 LED 조명이나 소비전력이 낮은 조명에서는 깜빡임이나 잔불 현상이 발생할 수 있습니다.
- 최소 부하 용량(예: 5W 이상)을 요구하는 경우가 있어, 너무 낮은 용량의 조명에는 사용이 제한될 수 있습니다.
- 4선식에 비해 작동 안정성이 다소 떨어질 수 있습니다.

③ 4선식 센서의 특징과 장단점 (안정적인 작동, 별도 전원 필요)

4선식 센서는 전원선(L), 중성선(N), 조명선(Load) 외에 센서 자체에 안정적인 전원을 공급하기 위한 배선(보통 L과 N)이 추가로 필요합니다. 일반 스위치 자리에는 중성선(N선)이 없는 경우가 많아, 설치 시 중성선을 별도로 연결해줘야 합니다.

장점:
- 센서 자체에 안정적인 전원이 공급되어 작동이 매우 안정적입니다.
- 조명 종류나 부하 용량에 관계없이 대부분의 조명과 호환성이 좋습니다. (깜빡임, 잔불 현상 거의 없음)
- 더 다양한 기능(예: 조도 감지 정밀도)을 제공하는 경우가 많습니다.
단점:
- 기존 일반 스위치 자리에 설치하려면 중성선(N선)을 별도로 끌어와야 하므로 배선 작업이 복잡해지고 설치 난이도가 높습니다.
- 중성선 확보가 어려운 경우 설치가 불가능할 수 있습니다.

④ 2선식과 4선식 센서의 호환성 문제 및 주의사항

가장 중요한 것은 2선식 배선에는 2선식 센서를, 4선식 배선에는 4선식 센서를 사용하는 것이 원칙이라는 점입니다. 2선식 배선에 4선식 센서를 설치하려면 반드시 중성선(N선)을 새로 연결해야 합니다. 이는 전문적인 전기 지식과 작업이 필요하므로, 셀프로 진행하기 어렵다면 반드시 전문가에게 의뢰해야 합니다.

반대로 4선식 배선에 2선식 센서를 설치하는 것은 가능할 수 있지만, 4선식의 안정적인 장점을 활용하지 못하고 2선식의 단점(호환성 문제 등)이 나타날 수 있으므로 권장하지 않습니다. 센서 구매 전 반드시 우리 집 배선 방식을 확인하고, 그에 맞는 제품을 선택해야 불필요한 시간과 비용 낭비를 막을 수 있습니다.

안전이 최우선! 센서 교체/설치 전 준비물 및 안전 수칙

전기 작업은 자칫 큰 사고로 이어질 수 있습니다. 센서 교체나 설치를 시작하기 전에 안전 수칙을 철저히 지키고 필요한 준비물을 갖추는 것이 무엇보다 중요합니다.

① 전기 작업, 이것만은 꼭 지키세요! (가장 중요한 전원 차단 방법 및 확인)

가장 중요하고 또 중요한 것은 바로 '전원 차단'입니다. 작업하려는 공간의 전원을 반드시 차단해야 감전 사고를 예방할 수 있습니다.

분전반(두꺼비집) 찾기: 집 안의 분전반 위치를 확인합니다.
해당 회로 차단: 작업하려는 조명이나 스위치와 연결된 차단기를 찾아서 내립니다. 보통 '현관', '거실', '주방' 등으로 표시되어 있습니다. 어떤 차단기인지 확실치 않다면, 메인 차단기를 내려 집 전체의 전원을 차단하는 것이 가장 안전합니다.

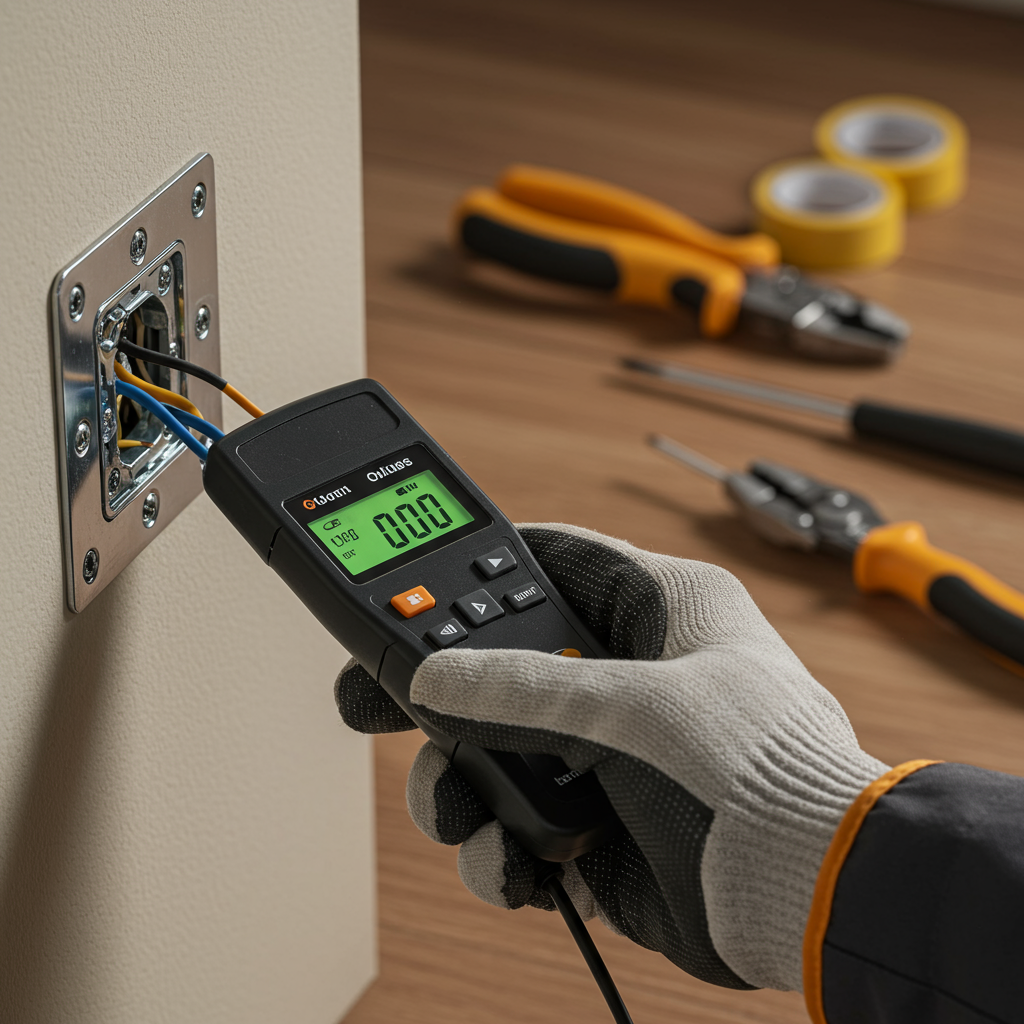

전원 차단 확인: 차단기를 내린 후, 작업하려는 스위치를 켜보거나 해당 조명이 작동하는지 확인하여 전원이 완전히 차단되었는지 이중, 삼중으로 확인합니다. 가능하다면 비접촉식 전압 감지기(테스터기)를 사용하여 전선에 전류가 흐르는지 직접 확인하는 것이 가장 확실합니다.

전원이 완전히 차단되지 않은 상태에서는 절대 작업하지 마세요!

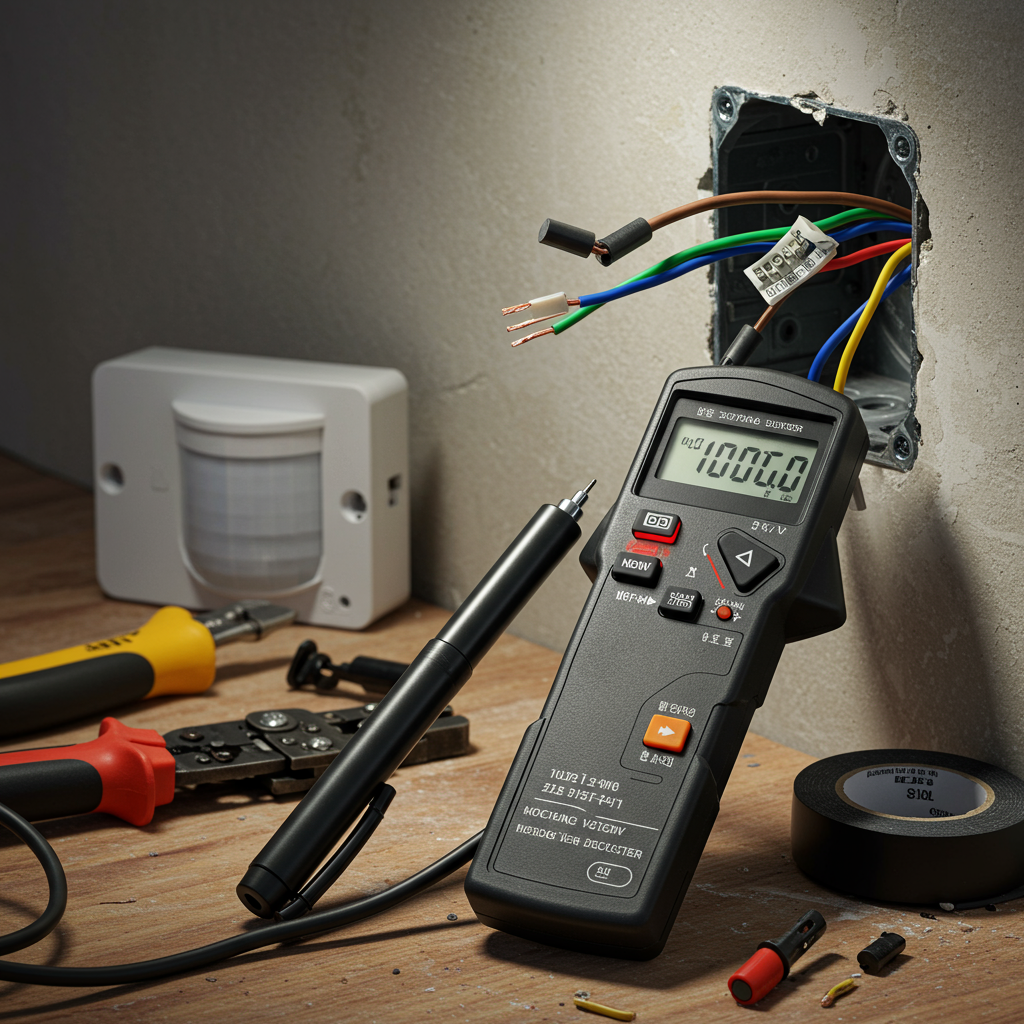

② 필요한 공구 및 재료 준비하기 (드라이버, 전선 스트리퍼, 절연 테이프 등)

안전하고 효율적인 작업을 위해 다음과 같은 공구와 재료를 미리 준비해두세요.

십자/일자 드라이버: 스위치 커버 및 본체를 분리하고 고정하는 데 필요합니다.
전선 스트리퍼(탈피기): 전선의 피복을 안전하게 벗겨내는 도구입니다. 칼이나 가위 사용은 위험할 수 있습니다.
절연 테이프: 전선 연결 부위를 감싸 절연 처리하는 데 사용합니다.
장갑: 고무 코팅된 작업 장갑이나 절연 장갑을 착용하여 안전을 확보합니다.
펜치/니퍼: 전선을 자르거나 구부릴 때 필요할 수 있습니다.
비접촉식 전압 감지기 (권장): 전원 차단 여부를 확인하는 데 유용합니다.
새 벽부형 센서 스위치: 우리 집 배선 방식(2선식/4선식)에 맞는 제품으로 준비합니다.
(4선식 설치 시) 추가 전선 및 커넥터: 중성선 연결 등이 필요할 수 있습니다.

③ 작업 공간 확보 및 주변 정리

작업 중 넘어지거나 공구에 걸려 다치지 않도록 작업 공간 주변을 깨끗하게 정리합니다. 필요한 공구와 재료는 손이 닿는 곳에 두고, 바닥에 위험한 물건이 없도록 치웁니다. 밝은 환경에서 작업하는 것이 좋으며, 필요하다면 휴대용 조명을 사용하세요.

2선식 벽부형 센서 교체 방법 상세 가이드 (기존 스위치 자리에)

기존 일반 스위치 자리에 2선식 벽부형 센서를 교체하는 과정은 비교적 간단합니다. 앞서 강조한 안전 수칙, 특히 전원 차단을 철저히 지키면서 다음 단계를 따라 진행해 보세요.

① 기존 스위치/센서 철거하기 (안전하게 분리하는 법)

전원 차단 확인: 다시 한번, 작업하려는 스위치와 연결된 전원이 완전히 차단되었는지 확인합니다.
커버 분리: 스위치 커버는 보통 일자 드라이버를 틈새에 넣어 지렛대 원리로 들어 올리거나, 나사로 고정되어 있다면 나사를 풀어 분리합니다.
스위치 본체 분리: 스위치 본체는 벽 매입 박스에 나사로 고정되어 있습니다. 드라이버를 사용하여 위아래 또는 양옆의 나사를 풀어줍니다.
전선 분리: 스위치 뒷면에는 전선이 연결되어 있습니다. 2선식 스위치는 보통 두 가닥의 전선이 연결되어 있습니다. 전선 연결 방식은 제품마다 다르지만, 보통 나사로 조이거나 푸는 방식, 또는 버튼을 눌러 빼는 방식입니다. 연결된 전선을 조심스럽게 분리합니다. 이때 어떤 전선이 어디에 연결되어 있었는지 기억해두거나 사진을 찍어두면 새 센서 연결 시 도움이 됩니다.
기존 스위치 철거 완료: 전선 분리가 끝나면 기존 스위치 본체를 완전히 분리합니다.

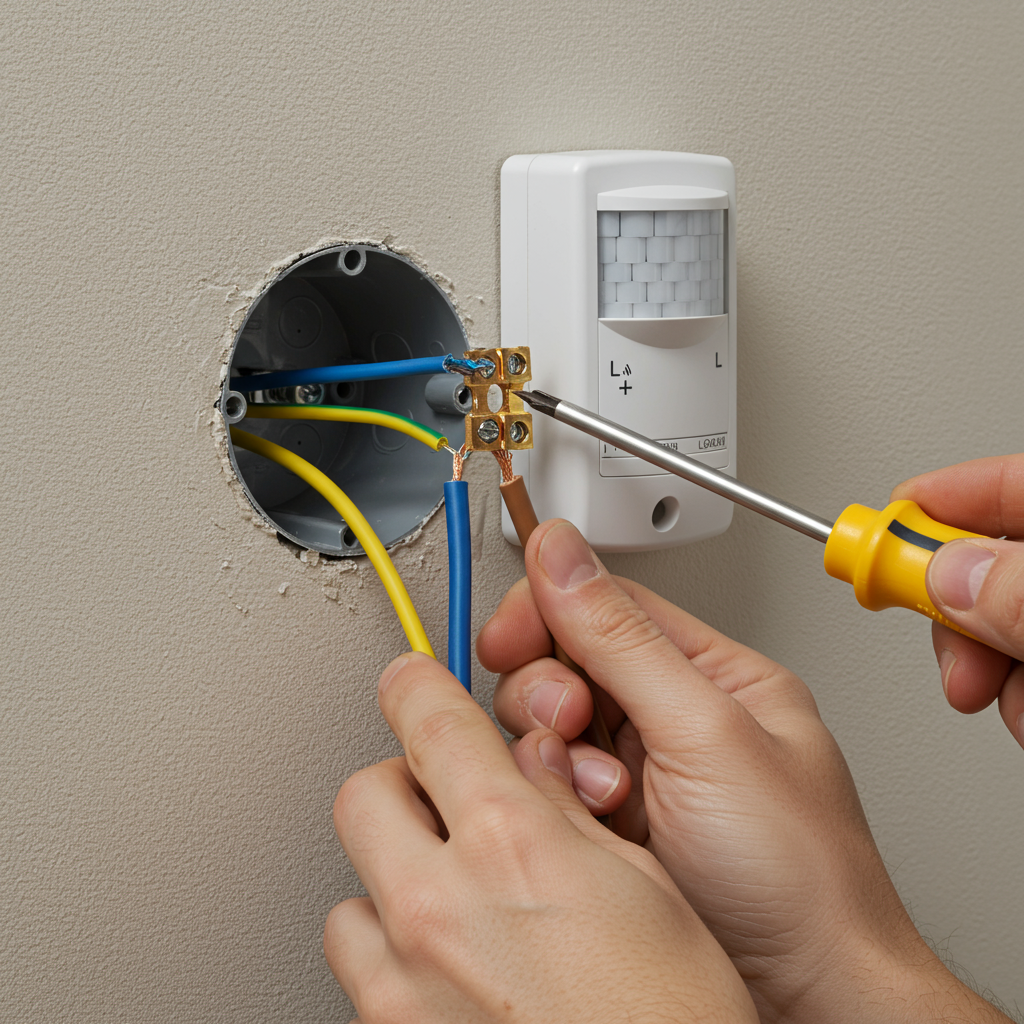

② 2선식 센서 배선 연결하기 (L선, Load 선 구분 및 연결)

새 2선식 센서 스위치에는 보통 'L' (또는 Line, In)과 'Load' (또는 Out, 부하)라고 표시된 두 개의 단자가 있습니다. 기존 스위치에서 분리한 두 가닥의 전선을 이 단자에 연결해야 합니다.

전선 피복 정리: 분리한 전선의 끝부분 피복이 손상되었거나 너무 길거나 짧다면, 전선 스트리퍼를 사용하여 센서 단자에 연결하기 적당한 길이(보통 10~12mm)만큼 피복을 벗겨냅니다.
L선 연결: 기존 스위치에 연결되었던 두 가닥 중 전원이 들어오는 선(L선)을 새 센서의 'L' 단자에 연결합니다. 전압 감지기로 확인했거나, 기존 스위치에서 L이라고 표시된 단자에 연결되어 있던 선이 L선입니다.
Load선 연결: 나머지 한 가닥, 즉 조명으로 가는 선(Load선)을 새 센서의 'Load' 단자에 연결합니다.
연결 확인 및 절연: 전선이 단자에 제대로, 단단하게 연결되었는지 확인합니다. 나사 방식이라면 나사를 충분히 조여주고, 푸시인 방식이라면 딸깍 소리가 나도록 깊숙이 밀어 넣습니다. 노출된 전선이 없도록 절연 테이프나 커넥터로 안전하게 마감합니다.

L선과 Load선이 바뀌면 센서가 제대로 작동하지 않거나 고장 날 수 있으니 주의하세요.

③ 센서 본체 매입 및 고정하기

배선 연결이 끝났다면 센서 본체를 벽 매입 박스 안으로 밀어 넣고 고정합니다.

본체 매입: 연결된 전선이 꺾이거나 눌리지 않도록 조심하면서 센서 본체를 벽 매입 박스 안으로 밀어 넣습니다.
나사 고정: 센서 본체의 양옆 또는 위아래에 있는 나사 구멍을 매입 박스의 나사 구멍에 맞춰 나사로 단단히 고정합니다. 센서가 흔들리지 않도록 안정적으로 고정하는 것이 중요합니다.

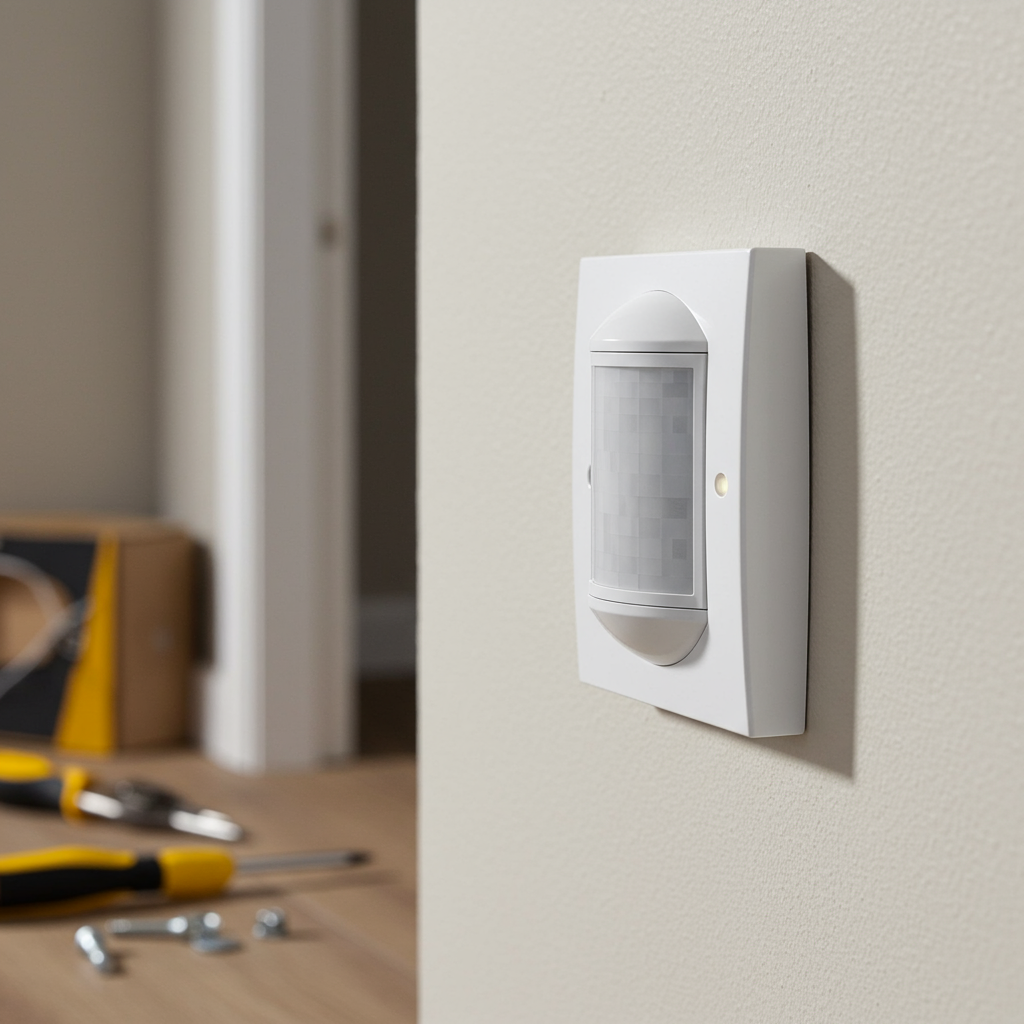

④ 커버 조립 및 마무리

본체 고정이 끝났다면 마지막으로 커버를 조립하여 작업을 마무리합니다.

커버 조립: 센서 본체 위에 커버를 맞춰 끼웁니다. 제품에 따라 나사로 고정하거나, 단순히 끼워 맞추는 방식입니다.
작업 공간 정리: 사용한 공구와 재료를 정리하고 주변을 깨끗하게 청소합니다.

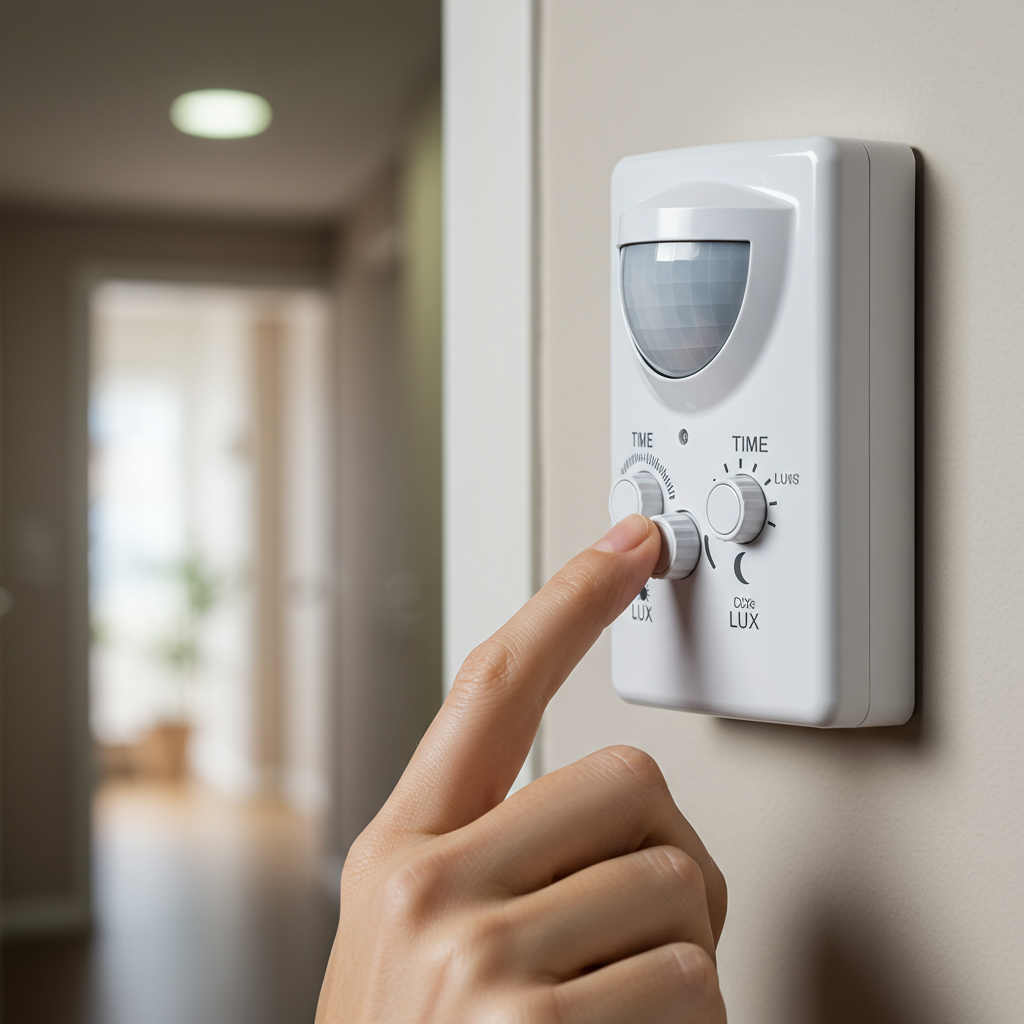

전원 복구 및 테스트: 분전반으로 가서 차단기를 다시 올립니다. 센서가 정상적으로 작동하는지, 조명이 잘 켜지고 꺼지는지 테스트합니다. 감지 범위, 시간, 조도 설정 등은 다음 섹션에서 설명합니다.

4선식 벽부형 센서 설치/교체 방법 상세 가이드 (안정적인 전원 연결)

4선식 벽부형 센서는 2선식보다 안정적이지만, 설치 시 중성선(N선) 연결이 필요하여 조금 더 복잡할 수 있습니다. 기존에 4선식 센서가 있었다면 교체가 비교적 쉽지만, 일반 스위치 자리에 새로 설치한다면 중성선 확보 작업이 필요합니다. 역시 전원 차단은 필수입니다!

① 4선식 센서 배선 이해하기 (L선, N선, Load 선, Sensor 선)

4선식 센서는 일반적으로 다음과 같은 4가지 종류의 전선을 사용합니다.

L선 (Line/Live): 전원에서 센서로 들어오는 전원선입니다.
N선 (Neutral): 전원에서 센서로 들어오는 중성선입니다. 센서 자체에 안정적인 전원을 공급하는 데 사용됩니다.
Load선 (부하/Out): 센서에서 조명으로 나가는 선입니다. 센서가 작동하면 이 선으로 전기가 흘러 조명이 켜집니다.
Sensor 선 (간혹 사용): 일부 고급 모델이나 시스템 연동형 센서에 있을 수 있으며, 다른 센서와 연결하거나 특정 기능을 수행하는 데 사용됩니다. 일반적인 벽부형 센서는 L, N, Load 3선식인 경우도 많습니다. 제품 설명서를 반드시 확인하세요.

기존 스위치 자리에는 L선과 Load선만 있는 경우가 대부분이므로, 4선식 센서를 설치하려면 N선을 새로 연결해야 합니다.

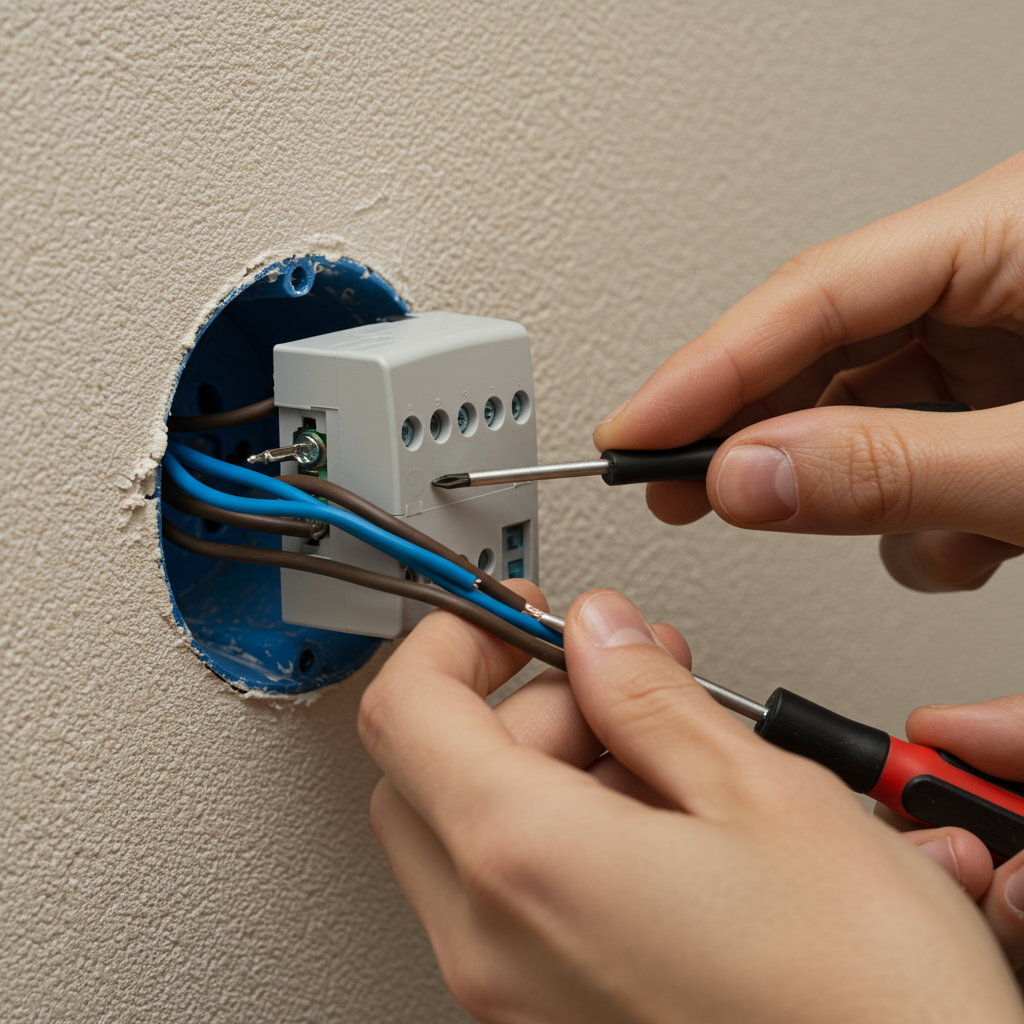

② 새로운 4선식 센서 배선 연결하기 (분전반 또는 가까운 전원에서 N선 확보)

4선식 센서 연결의 핵심은 N선을 확보하는 것입니다.

전원 차단 확인: 작업 구역의 전원을 완전히 차단했는지 다시 한번 확인합니다.
기존 스위치/센서 철거: 2선식 교체 방법과 동일하게 기존 스위치나 센서를 안전하게 분리합니다. 이때 연결된 전선 가닥 수와 색깔, 단자 표시를 잘 확인합니다.
N선 확보 (새로 설치 시): 기존 스위치 박스에 N선이 없다면, 가장 가까운 곳에서 N선을 끌어와야 합니다. 이는 천장의 조명 연결부, 근처 콘센트, 또는 분전반에서 직접 연결하는 방식이 될 수 있습니다. N선 확보 및 연결 작업은 전문적인 지식과 경험이 필요하므로, 자신이 없다면 반드시 전기 전문가에게 의뢰해야 합니다.
4선식 센서 배선 연결: 새 4선식 센서의 단자 표시(L, N, Load 등)를 확인하고, 준비된 전선들을 올바르게 연결합니다.
- 전원에서 오는 L선을 센서의 'L' 단자에 연결합니다.
- 확보한 N선을 센서의 'N' 단자에 연결합니다.
- 조명으로 가는 Load선을 센서의 'Load' 단자에 연결합니다.
- (Sensor 선이 있다면) 제품 설명서에 따라 연결합니다.
연결 확인 및 절연: 모든 전선이 단자에 제대로, 단단하게 연결되었는지 확인하고, 노출된 부분이 없도록 절연 테이프나 커넥터로 안전하게 마감합니다.

L선과 N선, Load선을 혼동하여 연결하면 센서가 손상되거나 화재의 위험이 있습니다. 단자 표시를 정확히 확인하고 연결하세요.

③ 센서 본체 매입 및 고정하기

배선 연결이 완료되면 센서 본체를 벽 매입 박스에 고정합니다. 2선식 방법과 동일하게 전선이 꺾이지 않도록 조심하며 본체를 밀어 넣고 나사로 단단히 고정합니다.

④ 커버 조립 및 마무리

본체 고정 후 커버를 조립하고, 작업 공간을 정리합니다. 분전반에서 전원을 다시 올리고 센서가 정상적으로 작동하는지 테스트합니다.

2선식 및 4선식 센서 배선 연결 방법 (그림/도식 포함)

배선 연결은 센서 설치의 핵심 단계입니다. 글로만 설명하면 어렵게 느껴질 수 있어, 기본적인 배선 구조를 도식으로 이해하면 훨씬 수월합니다. (실제 이미지를 삽입할 수 없으므로, 개념적인 설명을 제공합니다.)

① 2선식 센서 배선 도식 및 설명

2선식 배선은 전원(분전반)에서 스위치까지 L선이 오고, 스위치에서 조명까지 Load선이 가는 구조입니다. 조명은 N선과 연결되어 회로를 완성합니다. 2선식 센서는 이 스위치 자리에 들어가 L선과 Load선 사이에 직렬로 연결됩니다.

[개념 도식]
전원 (L, N) --- L선 ---> [2선식 센서 (L, Load)] --- Load선 ---> 조명 --- N선 ---> 전원 (N)

센서가 사람을 감지하면 내부 스위치가 닫혀 L선과 Load선이 연결되고, 조명에 전기가 공급되어 켜집니다. 감지가 끝나면 스위치가 열려 전기가 차단됩니다.

② 4선식 센서 배선 도식 및 설명

4선식 배선은 전원(분전반)에서 센서까지 L선과 N선이 모두 들어와 센서 자체에 항상 전원이 공급됩니다. 센서는 L선과 Load선 사이를 연결/차단하는 스위치 역할을 합니다.

[개념 도식]
전원 (L, N) --- L선 ---> [4선식 센서 (L, N, Load)] --- Load선 ---> 조명 --- N선 ---> 전원 (N)
>

벽부형 센서는 우리 집 생활에 편리함과 편리함을 더하는 똑똑한 아이템입니다. 하지만 전기 작업은 안전에 각별한 주의가 필요한 작업입니다. 이 글은 벽부형 센서 교체/설치에 필요한 모든 정보를 상세히 알려드려, 여러분이 안전하고 성공적으로 센서 스위치를 설치할 수 있도록 돕습니다.

벽부형 인체감지 센서, 왜 필요할까요? (편의성과 에너지 절약)

어두운 현관에 들어설 때, 복도를 지날 때 스위치를 찾아 더듬거릴 필요 없이 자동으로 조명이 켜진다면 얼마나 편리할까요? 벽부형 인체감지 센서 스위치는 바로 이런 편리함을 선사합니다. 사람의 움직임을 감지하여 필요한 순간에만 조명을 켜주기 때문에, 에너지 절약은 물론 생활의 질까지 높여주는 스마트한 아이템입니다.
